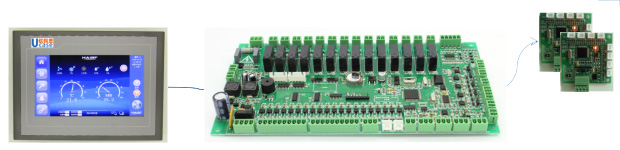

BeeconPLus網絡智能型控制器平臺


 發布時間：2021-12-14 15:17　瀏覽次數：3503次















		1. 應用：高端機房精密空調控制器，用來為用戶構建適用于所有機型的統一解決方案。用戶使用同一套控制器軟硬件，通過機型參數設置即可用于各種機型的控制：風冷/水冷壓機型；冷凍水型；雙冷源型；FreeCooling型；氟泵型；變頻壓機型，等。




		外設豐富，可擴展性強，適于用滿足各種特殊要求非標機型的控制。








			2. 主要特點：




			- 24Vac供電，帶24Vdc輸出用于人機界面供電，12Vdc輸出用于智能總線型溫濕    度傳感器板供電。




			- 內置電極式加濕控制器電路，2路5線制電子膨脹閥控制回路，可有效降低用戶成本。




			- 可控制雙壓機（定/變頻）。

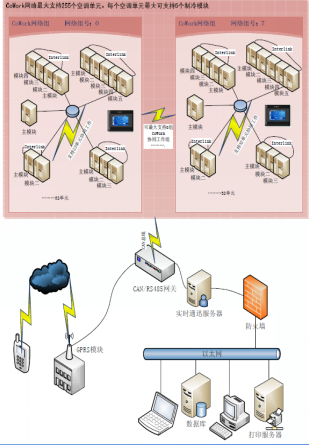

			- 內置CAN總線用于Cowork網絡，實現多機協同。




			- 帶4路RS485接口。從口用于連接UI，上位機，網絡設備。主口接傳感器，及各種智能模塊以擴展功能。內置標準MODBUS協議








				3. BeeconPLus接口特征：











				    -  數字量輸入：20路雙向光電隔離輸入




				    -  數字量輸出： 14路繼電器輸出；




				                                   2個獨立電子膨脹閥輸出通道




				    -  模擬量輸入：系統壓力測量（0-5V）  4路




				                                  NTC溫度通道                    2路




				                  風壓差測量（0-5V/0-20mA）       1路




				                                  加濕器/氟泵電流通道    2路




				              加濕器高水位檢測(安全電容隔離)  1路




				                                  電源電壓測量（內置）   1路




				      - 模擬量輸出： （0-10V）4路




				              （EC風機、加熱、外置加濕、制冷控制)




				      -  通訊接口：




				                                 CAN網絡接口　 １路




				　　　　　　　  RS485接口：　   ４路




				      -  其他：內部實時時鐘，Buzzer








					    注： BeeconPLus可接多個 KN10智能RS485總線型溫濕度傳感器板。




					            每個 KN10傳感 器接口帶：ＮＴＣ輸入端口      ８路




					　　　　                                         共點溫濕度             １對
